一． 基本参数：
Ø 口径：DN15-100
Ø 最大工作压力：40bar，适用于真空场合
Ø 使用温度：
-196°C to +500°C
Ø 阀体材质：标准316L
n 可以提供特殊材质，像奥氏体不锈钢（904L、472/649等）镍基合金（Hastelloy®B、Hastelloy®C、C276、Alloy 59等）双相、钛、Monel®、Inconel®、Incoloy®等
Ø 密封标准配置：PTFE & PTFE/25% 玻璃纤维
n 可以提供特殊材质，像PTFE- 化合物（玻璃、碳、石墨、不锈钢等）、PEEK、聚酰亚胺、金属对金属密封系统 - 高速氧气喷涂 (HVOF)等
Ø O 形圈材质：Viton、EPDM 或 FEP-Viton
Ø 阀杆密封：用PTFE或纯石墨包装，并带有附加的O形圈
Ø 螺旋弹簧材质：316L
Ø 工业应用范围： 过滤干燥机，真空干燥机，搅拌容器，运输船，反应器，其他容器。
Ø 适用介质：气体，流体，乳液，糖浆，粒状材料，粉末。
二． 罐底阀设计特点：
Ø 低积料区域
Ø 无空腔
Ø 全口径
Ø 弹簧球密封系统
Ø 中间法兰型
Ø 带腔螺旋弹簧
Ø 成角度的阀杆设计
Ø 容器法兰双重密封
Ø 紧凑的设计
Ø 一体式机身设计
Ø 可调节且免维护的阀杆密封，带有额外的 O 形圈
n 可根据客户特殊要求定制如下选项：
Ø 用于高压、高温和磨蚀性工作条件的金属对金属密封系统
Ø 球阀设计可根据特殊容器法兰进行定制
Ø 管道配件根据客户要求，例如螺纹、卡箍、Camlock、世伟洛克等。
Ø 底部容器法兰轮廓可适应容器形状。
Ø 加热套
Ø 冲洗连接
Ø 延长杆
Ø 双层包装填料函设计
Ø 抗静电设计
Ø 防火设计
Ø 用于切割粘性产品的刮刀倒角
Ø 产品接触面 Ra<0,8μm
Ø 电解抛光表面
Ø 无油无脂肪设计
Ø 无硅设计
Ø 可应要求提供更多附加功能
二． 连接方式：
Ø 与容器的连接：容器底部法兰附件。 符合 DIN28117/28140，根据客户要求进行特殊连接。
Ø 与管道的连接：法兰附件 符合 EN1092-1，焊缝 符合 DIN11850，螺纹 符合 DIN11851
Ø ，夹紧装置 符合 DIN32676，如需特殊连接，请垂询。
Ø 密封性测试： 符合EN 12266-1泄漏率A
Ø 执行器安装法兰： DIN / ISO 5211
Ø 证书：TA-Luft和ATEX 94/9/EG
三、产品设计特点：

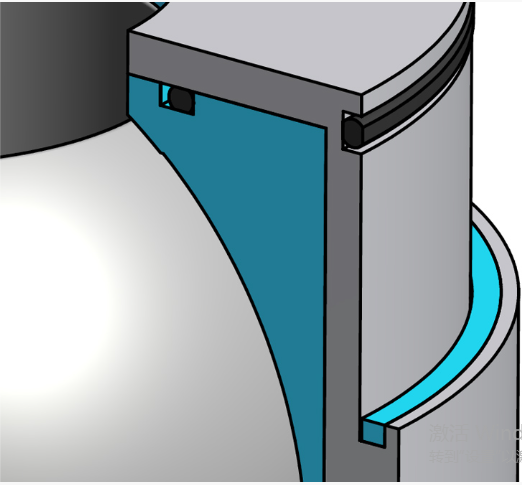

1. 低积料区
通过使用倾斜阀杆设计和直接安装到容器底部法兰，ATEC 底部出口球阀确保与容器内底齐平安装。
Ø 球阀球体和容器底部之间的产品积聚最少
Ø 改进搅拌容器中的产品混
Ø 减少风化和产品结块

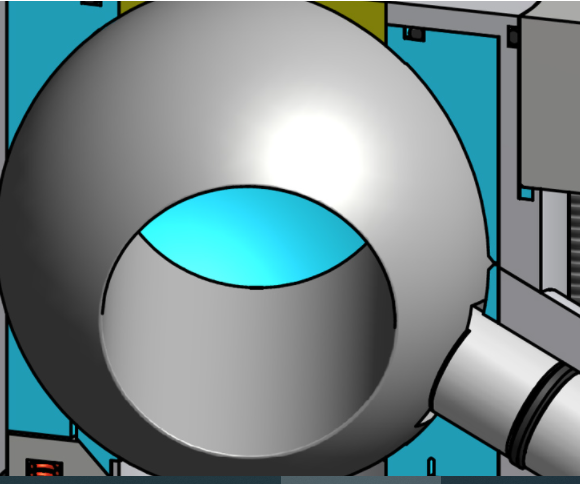

2. 无空腔
Ø 非空腔球阀中球和外壳之间的常见空腔会引起干扰，因为残留的产品会结晶、聚合，从而影响球阀的功能。
Ø 球阀壳体内无贵重产品沉积物

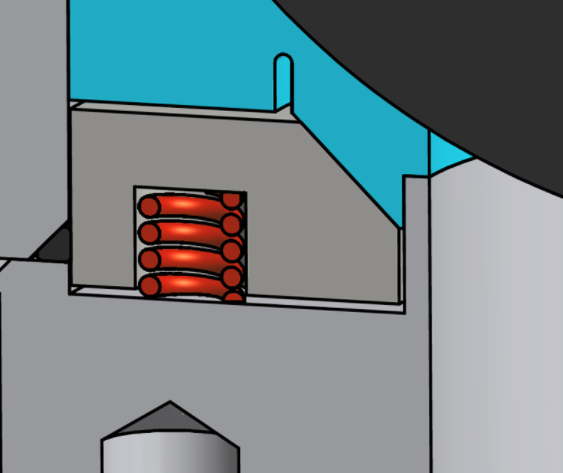

3. 弹簧加载球密封系统
不同温度下扭矩大致相同 此要求只能通过带有弹簧加载密封系统的球阀来实现。金属和合成材料的不同热膨胀会导致非弹簧加载密封系统产生高扭矩，因此会导致阀门阻塞而打不开或关闭。 通过弹簧加载密封系统延长使用寿命 弹簧加载无腔球阀在各种工艺中实现了这一改进。 在磨损时，弹簧加载的密封系统保证球密封的受控压缩，从而实现更长的密封寿命和密封性。
›更长的使用寿命
› 不同温度下的相同扭矩

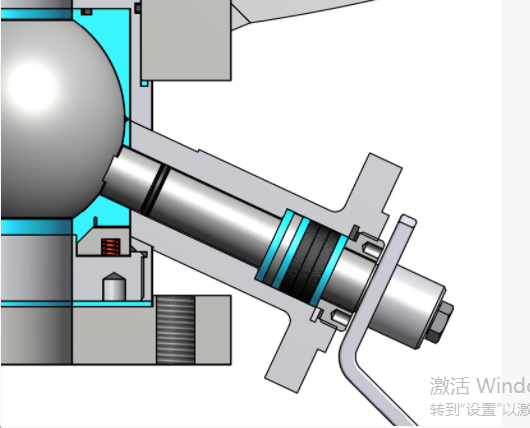

4. 斜杆设计
由于执行器安装法兰到容器的距离更远，这使得球阀的自动化和容器的隔离非常方便。
› 球阀易于安装气缸，实现自动化控制
›易于隔离容器
› 易于安装在容器底部

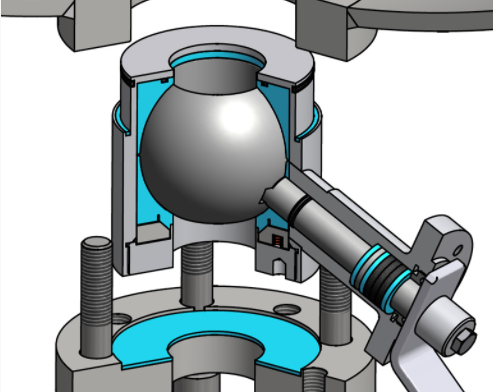

5. 中间法兰型
球阀安装在容器底部法兰上，并通过紧固法兰通过螺钉紧贴外壳组装。 这种设计确保了紧凑、轻便和短小的结构。
›轻型结构
›结构紧凑，安装长度短

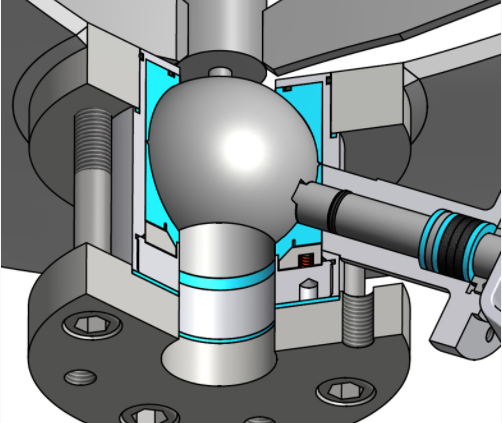

6. ATEC 组合紧固法兰
与标准法兰不同，ATEC 组合紧固法兰可以更轻松地拆卸管道。 当球阀仍然安装在容器垫法兰中时，可以拆除管道。 组合紧固法兰有两个螺栓圈 - 一个螺栓圈用于将球阀固定在容器法兰上，第二个螺栓圈用于转发到管道。
› 管道拆卸方便
› 拆卸管道时球阀留在容器底部法兰上
