一． 基本参数：
Ø 口径：DN25-80
Ø 最大工作压力：40bar，适用于真空场合-1 bar
Ø 使用温度：
-196°C to +500°C
Ø 阀体材质：标准316L
n 可以提供特殊材质，像奥氏体不锈钢（904L、472/649等）镍基合金（Hastelloy®B、Hastelloy®C、C276、Alloy 59等）双相、钛、Monel®、Inconel®、Incoloy®等
Ø 密封标准配置：PTFE & PTFE/25% 玻璃纤维
Ø O 形圈材质：Viton、EPDM 或 FEP-Viton
Ø 阀杆密封：用PTFE或纯石墨包装，并带有附加的O形圈
Ø 螺旋弹簧材质：316L
Ø 工业应用范围： 化工、医药、食品、化妆品
Ø 适用范围：过滤干燥机、真空干燥机、搅拌容器、运输船、 反应釜
二、 取样阀设计特点：
Ø 低积料区域
Ø 无空腔
Ø 弹簧加载球密封系统
Ø 带腔螺旋弹簧
Ø 容器法兰具有双重密封结构
Ø PTFE- 样品瓶适配器
Ø 紧凑的结构设计和一体式机身设计
Ø 可调节且免维护的阀杆密封，带有额外的 O 形圈
三、 可根据客户特殊要求定制如下选项：
Ø 用于高压、高温和磨蚀性工作条件的金属对金属密封系统
Ø 球阀设计可根据特殊容器法兰进行定制
Ø 管道附件 根据客户要求，例如 螺纹、卡箍、Camlock, Swagelok 等。
Ø 底部容器法兰轮廓可适应容器形状。
Ø 加热套
Ø 冲洗连接
Ø 延长杆
Ø 双填料填料函设计
Ø 抗静电设计
Ø 防火设计
Ø 用于切割粘性产品的刮刀倒角
Ø 产品接触面 Ra<0,8μm
Ø 电解抛光表面
Ø 无油无脂肪设计
Ø 无硅设计
Ø 可应要求提供更多附加功能
四、与管道的连接：
Ø 容器底部法兰附件：符合 DIN28117/28140
Ø 特殊连接可以满足客户要求
五、取样阀的连接
Ø 样品瓶
Ø 带有样品瓶的 45° 或 90° 弯管
Ø 连接螺纹 符合 DIN11851
Ø 夹紧装置 符合 DIN32676
Ø 特殊连接 应客户要求
六、证书：TA-Luft证书和 ATEX 94/9/EG证书
八、产品设计特点：

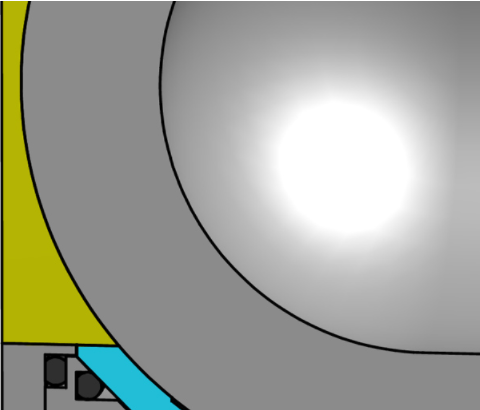

1. 低积料区
通过使用倾斜阀杆设计和直接安装到容器底部法兰，ATEC 底部出口球阀确保与容器内底齐平安装。
2.球阀球和容器内底之间的产品积聚最少
3.改进搅拌容器中的产品混合
4.减少风化和产品结块

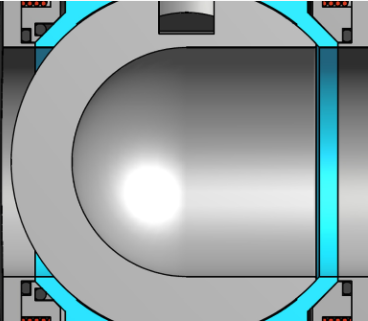

2. 无空腔
在非空腔自由球阀中，球和外壳之间的常见空腔会引起干扰，因为残留的产品会结晶、聚合，从而影响功能。
› 球阀外壳中没有昂贵产品的沉淀物
3. 弹簧加载球密封系统
不同温度下扭矩大致相同 该要求只能通过带有弹簧加载密封系统的球阀来实现。 金属和合成材料的不同热膨胀会导致非弹簧加载密封系统产生高扭矩，因此阀门可以阻塞并且不再打开或关闭。 通过弹簧加载密封系统延长使用寿命。 弹簧加载的无腔球阀在各种工艺中实现了这种改进。 在磨损时，弹簧加载的密封系统保证球密封的受控压缩，从而实现更长的密封寿命和密封性。
› 更长的使用寿命
› 不同温度下的相同扭矩
