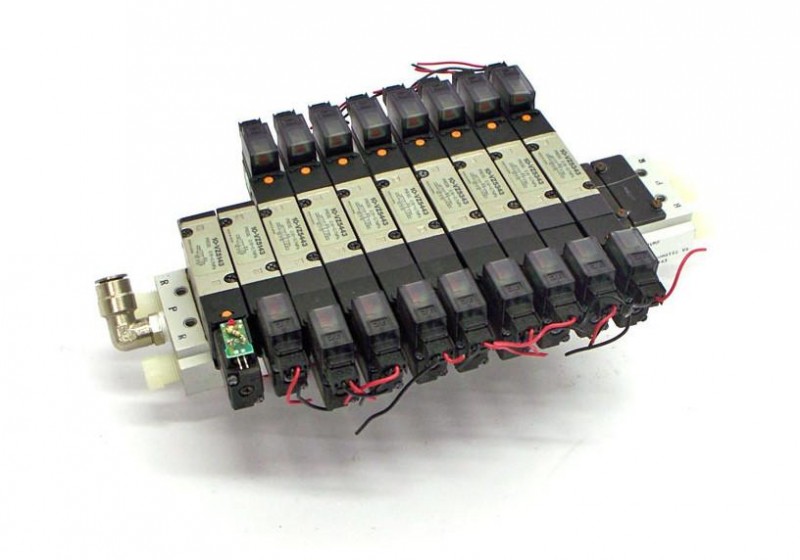

电磁阀符号是什么，又是如何标注的呢?电磁阀符号主要是对电磁阀功能进行描述的示意图，以便在设计过程中更加清晰地表达。下面，世界工厂泵阀网来为大家详细介绍电磁阀符号。


　　电磁阀符号有两种国际通用的标法，分别是数字标法和字母标法，他们的关系是1=p=进气口，5=R=排气口，3=s=排气口，2=a=工作口1，4=b=工作口2。其他还有82，84，12，14口，暂不表述，属于先导那一块的。

　　电磁阀符号解释


　　前面的“几位”，你要看这个阀有几种工作状态，就可以说是几位，如有气动元件符号，就更好理解了，在图符上代表阀体的正方形(内有箭头或T线)有几个就是几位。而后面的“几通”，是代表在其中的一个正方形上有几个点(和箭头线还有T线相交的点)，就是几通。


　　图形符号的含义一般如下：


　　(1)用方框表示阀的工作位置，有几个方框就表示有几“位”;


　　(2)方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向;


　　(3)方框内符号“┻”或“┳”表示该通路不通;


　　(4)方框外部连接的接口数有几个，就表示几“通”;


　　(5)一般，阀与系统供油路或气咱连接的进油口/进气口用字母p表示;阀与系统回油路/气路连通的回油/回气口用t(有时用o)表示;而阀与执行元件连接的油口/气口用a、b等表示。有时在图形符号上用l表示泄漏油口;


　　(6)换向阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到操纵力时所处的位置。图形符号中的中位是三位阀的常态位。利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。绘制系统图时，油路/气路一般应连接在换向阀的常态位上。
