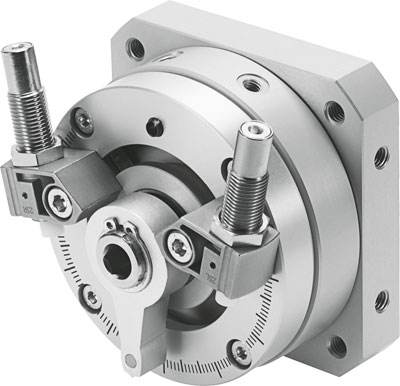

旋转气缸乃是由缸筒、端盖、活塞、活塞杆、螺栓、定位销、阀座阀芯、阀体、轴用弹性挡圈和密封件等结构组成。


　　普通气缸一般是缸体本身通过安装附件固定在机座上, 而由活塞往复运动带动活塞杆前进与后退,从而对负载实现推或拉的动作。 


　　而旋转气缸则是将缸体本身固定在旋转体上与旋转负载一起旋转, 供气组件是固定不动的。


　　这样的结构与普通气缸的结构是不同的, 如果在一个旋转缸体与不旋转的供气阀之间采用轴承连接, 就可使旋转气缸很灵活地旋转。 

　　(1)第一步, 复位。从气口B 通人气压(0.1-0.8MPa), 同时从气口A 排大气, 活塞及活塞杆向后退回, 当活塞碰到缸体右端时便停止, 活塞杆端处于a点位置, 这种状态就是复位状态。


　　(2)第二步, 工作。从气口A 通人气压(0.1-0.8MPa), 同时从气口B排大气, 活塞杆及活塞向前伸出。当活塞碰到前盖时便停止运动。此时活塞杆端处于b点位置, ab之间的距离就是活塞的行程S。这种状态就是旋转气缸的工作状态。          


　　重复第一步如此循环, 使缸体旋转, 活塞带活塞杆作往复移动。 

　　旋转气缸如何选型


　　旋转气缸的工作状态是按一定的角度和方向到指定位置，然后线性压力，旋转压缸的原理是气动或液压驱动的使用，一个完整的旋转活塞在工作，等待设计完成压实再行动的位置和旋转角度后。


　　最常用的旋转角度是90度，45度，180度，360度的选择。


　　90度转角气缸：当活塞杆轴向运动时，气缸有一定的旋转行程，而旋转行程也产生变化，达到指定的90度角，完成直线夹紧行程。主要模式包括：SRC，ACK，MKB等亚德客型和SMC旋转压紧气缸。


　　平面旋转气缸：气缸的旋转行程设计为零，即旋转运动在同一水平面上完成，夹紧运动在直接压力下完成。JRO，JRK系列产品由天音实现压下压零行程的功能。


　　180度旋转气缸：这是一个360度的可循环旋转气缸。普通回转筒需要按原轨道返回，旋转油缸不需要返回原来的轨道，而是360度无限循环。同时可自由控制90度、180度、270度的停顿，用于工件的牵引、移动、加工和分度等功能。


　　360度回转夹紧气缸：这是一款90度转角一次，4次回转原位的夹紧气缸，每次转动角度各90度，实现无限循环转动，360度转角气缸的工作起点与180度位置为夹紧状态，90度与270度为松开状态。


　　以上就是我给大家分享的旋转气缸的工作原理是什么?旋转气缸有哪些类型?希望能给大家提供一些帮助!旋转气缸的应用领域非常广，气缸的选择也非常严格，大家要根据实际的情况来进行选择。
